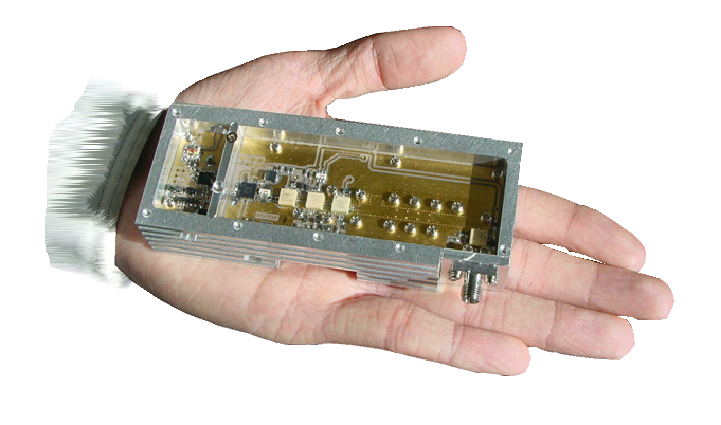

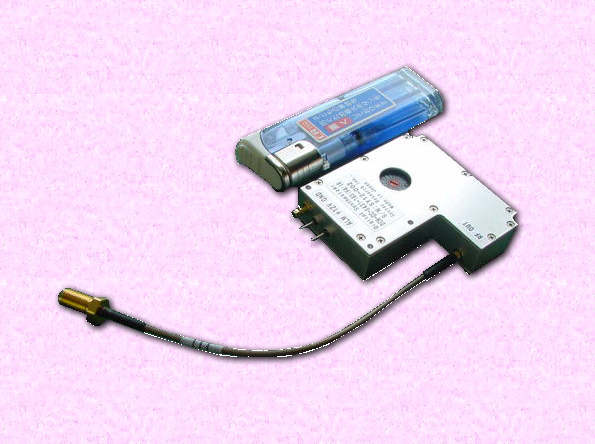

ARIB STD-B43(*1)向けの送信機用に開発したアップコンバータです。ダブルコンバータ回路、Local、パワーアンプ、SIW技術(*2)を駆使し一体化していますので、ミリ波送信機の小型化が実現できます。IFはOFDM400MHzを入力、41GHz~42GHzハーフモード(BW60MHz)を100mWで出力します。ローカルには低雑音シンセサイザを内蔵し、16チャンネル切替により全帯域をカバーしています。
*1:テレビジョン放送番組素材伝送用 可搬形ミリ波帯
デジタル無線伝送システム
*2:Substrate Integrated Waveguide

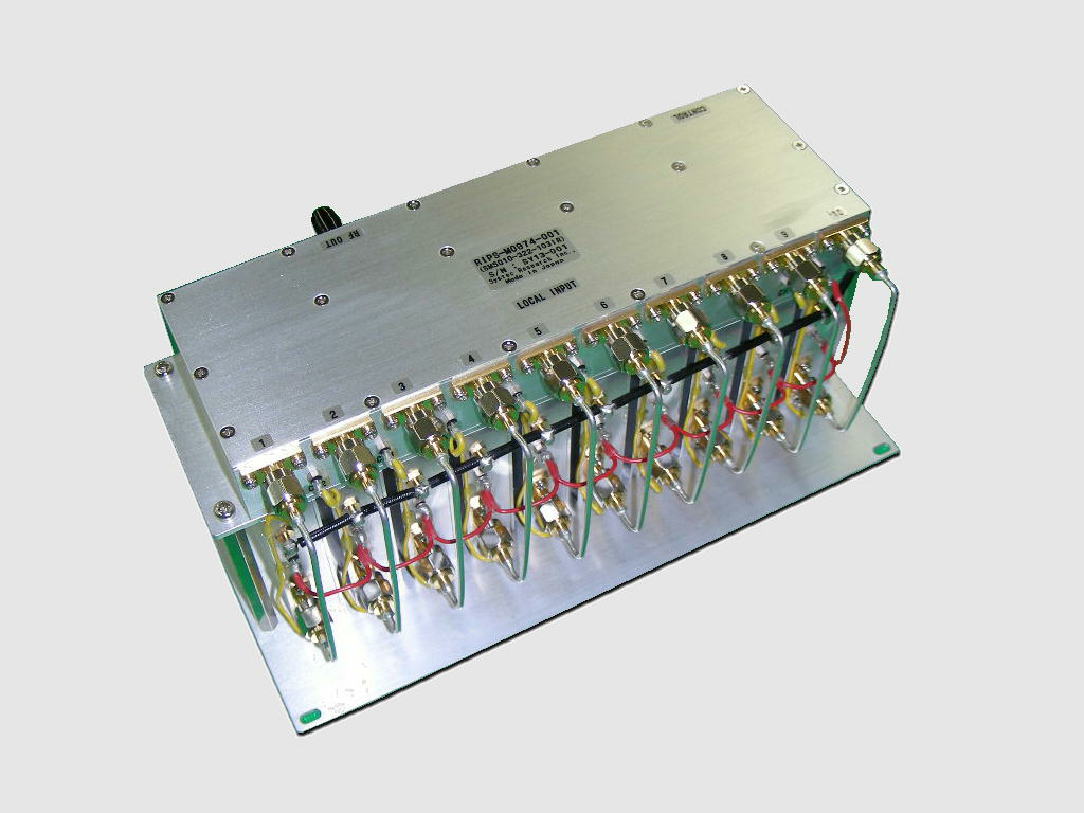

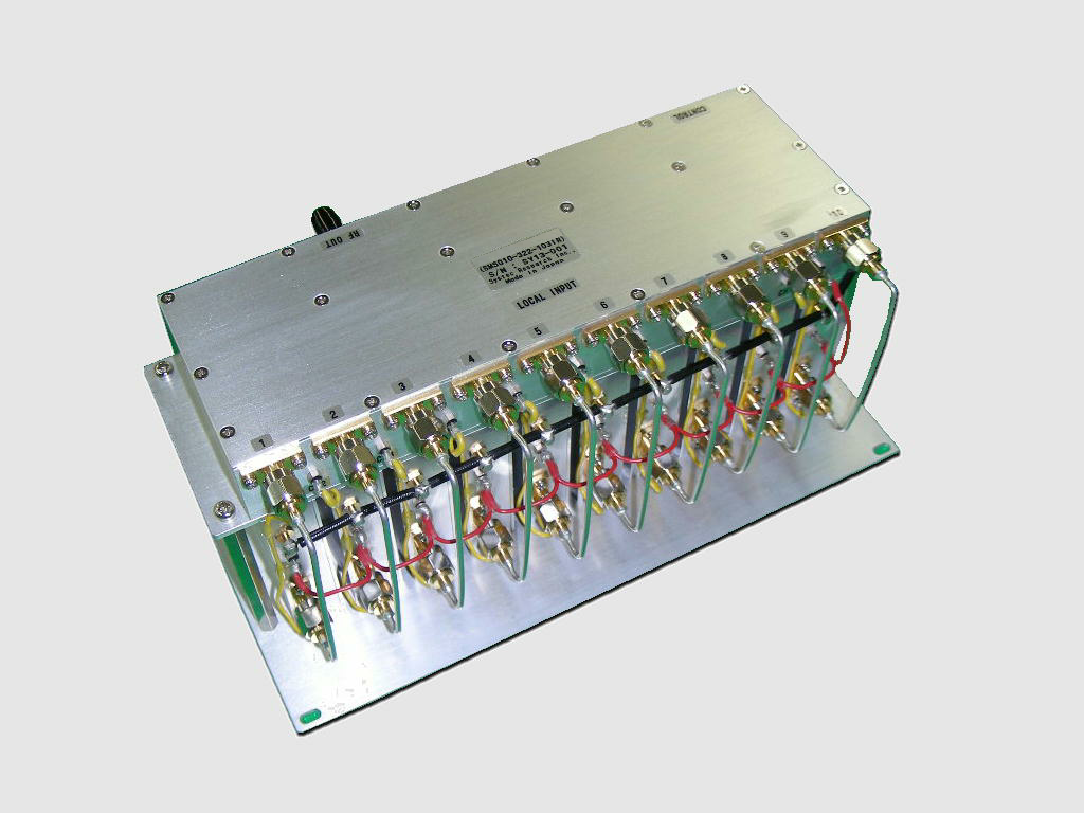

低雑音PLOを複数個組み合わせ、MMICスイッチにより高速で切り替えるローカルユニットです。信号純度を必要とする装置に使用されています。
試験信号発生器

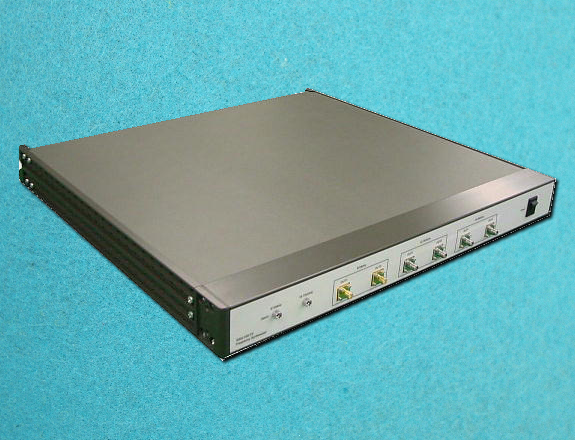

複数の被測定物を同時測定するための試験信号発生器です。
シンセサイザやPLO単体ではなく、計測器のひとつとして使用したいとのご要望により製作しました。信号発生器には計測器を同期するための基準信号源の他、被測定物用のマイクロ波帯及びミリ波帯信号をすべて同期させて出力しています。電気的仕様、外観構造など、すべてお客様仕様で製作いたします。

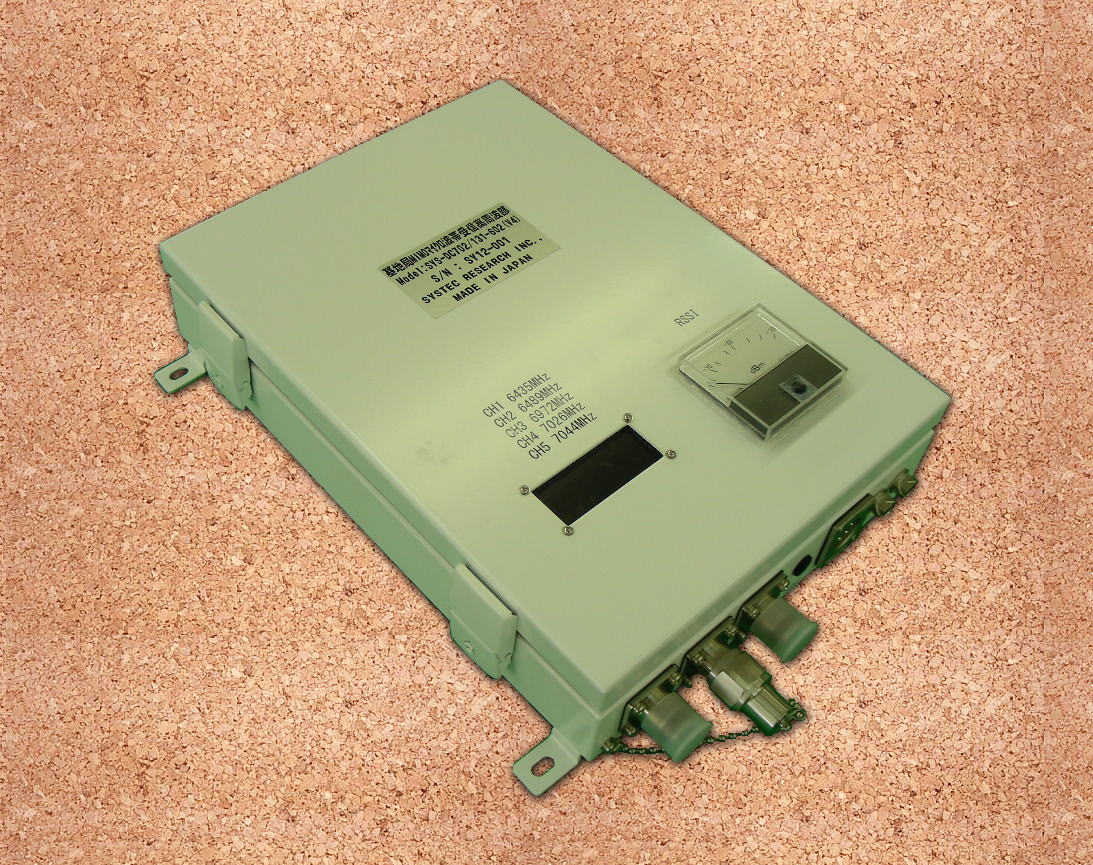

屋外で行われるイベントではマラソン中継のように、被写体が数十km移動する場合があります。映像や音声は車やバイクに乗ったカメラマンからマイクロ波で送信されますが、送信場所は常に被写体とともに移動するため複数の受信点が必要になります。それらのニーズから、マイクロ波の放送信号を劣化させることなく受信し、必要最小限の機能に絞った低コスト簡易受信機を製作しました。
現在、各地のロードレース等で活躍しています。
42GHzワイヤレスカメラ用送信機・受信機
NHK放送技術研究所様のご依頼により製作したワイヤレスカメラ用の送信機・受信機です。
写真:上
カメラ側の2出力MIMO(*3)送信機です。2008年12月31日の第59回紅白歌合戦以降毎年、お茶の間に映像をお届けしています。
写真:中、下

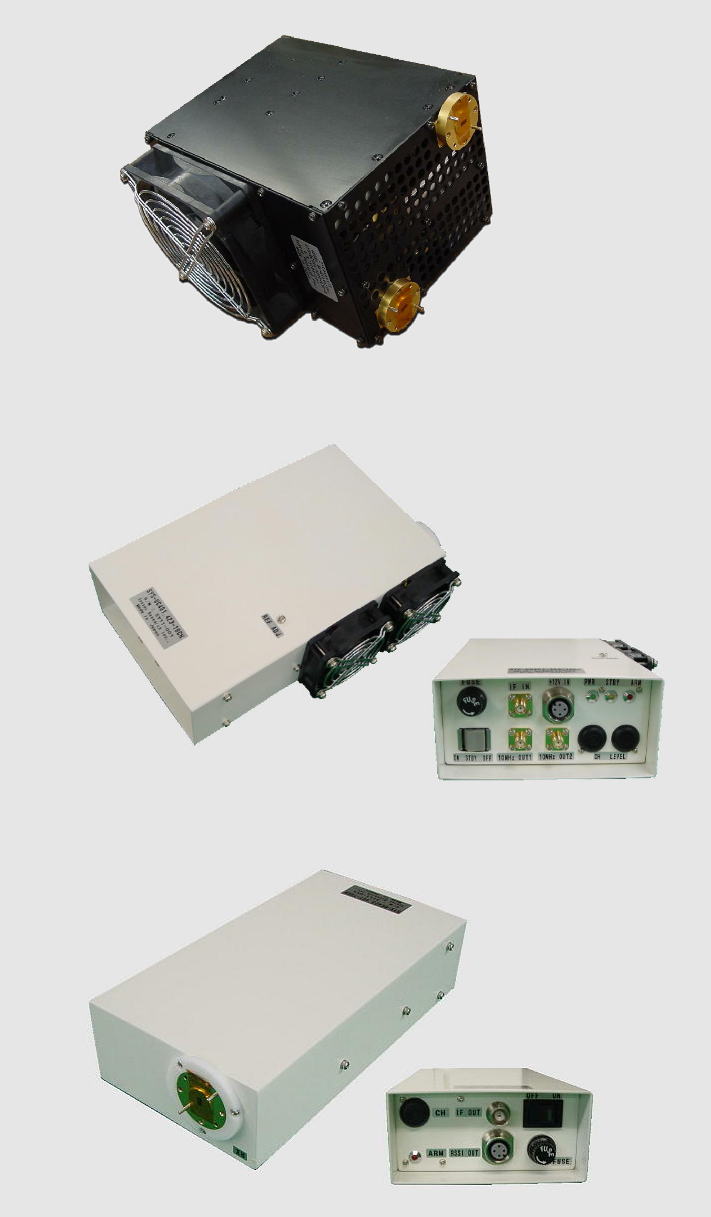

屋外イベントではカメラマンの撮影範囲が広くなります。そのような場合でも、無線回線が途切れることなく安定した信号を送るためのワイヤレスカメラ専用中継装置です。
高校野球中継やゴルフ中継などに使用されています。
*3:multiple-input and multiple-output
